散熱型焊接針型閥產品介紹
散熱型焊接針型閥適用于火力發電廠的蒸汽等高壓高溫管路上作為啟閉機構。閥體材料選用優質碳鋼不銹鋼或耐熱合金鋼鍛造，密封面采用硬質合金堆焊而成。高溫高壓針型閥密封性能良好等優點是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。安裝時應使介質的流向與閥體上的箭頭方向一致。
散熱型焊接針型閥制造標準
設計與制造：GB/T12223-89焊接尺寸：JB/T 1751-75 結構長度：GB12221檢驗與實驗：GB/T13927
散熱型焊接針型閥主要零部件材料
零件名稱Part name
閥桿、閥蓋、螺栓Body,Bonnet bolt
閥桿、閥瓣密封圈Stem,Disc,Gasket
填料Packing
墊片Gasket
手柄Hande
J61Y-170V
鉻鎳不銹鋼Cr.NiStainlesss steel
不銹鋼Stainless steel
聚四氧乙稀、柔性石墨PTEF,Soft graphite
橡膠石棉板Latex asbestos
優質碳鋼High gradeGarbon steelll

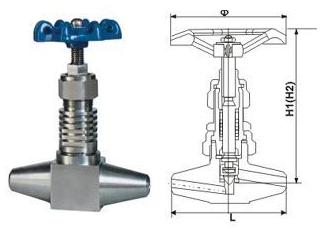

散熱型焊接針型閥結構圖及連接尺寸
公稱直徑DNmmNominal Diameter
管螺紋RC Source loint
尺寸Dimensions
重量KgWeight
Do
L
H
Hi
d
6
3/4
80
78
100
110
1.20
10
1
120
8
1.50
15
11/4
130
12
1.70
20
2
145
150
165
2.60
