【水泵控制閥產品概述】
700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉�？煞乐顾N現象發生。
700X水泵控制閥,是一種安裝在高層建筑以及其他給水系統的水泵出口處,防止介質倒流的逆止類閥門。當水泵即將停止供水前,閥門先行緩慢關閉90%左右,防止突然停泵而產生的水錘和水擊聲;當水泵完全停止后,閥門再完全關閉,防止泵出的水回流, 有效的保護水泵,免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置,閥門呈流線型設計,通過電磁閥的導控實現準確的啟閉,使用安全可靠,有效的防止水錘和水擊聲,使用壽命長,安裝、維修方便。
【水泵控制閥產品結構圖】
【水泵控制閥安裝尺寸】
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |

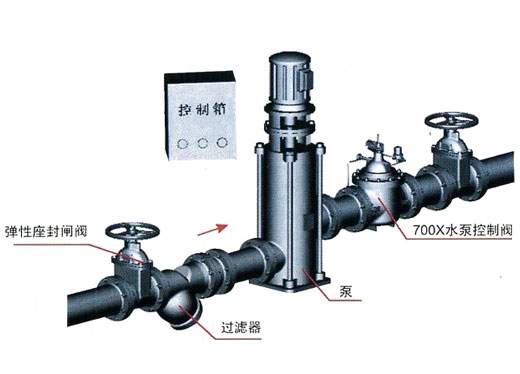

【水泵控制閥安裝示意圖】
