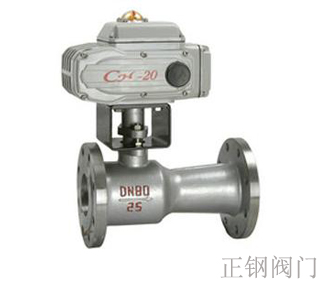

電動一體式高溫球閥

首頁> 電動一體式高溫球閥
所屬系列： 球閥系列
名稱： 電動一體式高溫球閥
型號： QJ941M
檢索關鍵字： 電動一體式高溫球閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




【電動一體式高溫球閥概述】

電動一體式高溫球閥是一種實用新型的專利產品，閥體設計全部采用國際流行的一體式結構比二瓣式球閥中部減少泄漏點。閥桿采用倒裝雙密封，完全避免泄漏。閥桿處密封填料，調整墊，均采用回彈性強，耐溫，耐磨，壓，耐腐蝕，自潤滑性能良好，無毒型高新復合材料。適用溫度可達300℃。適用介質：蒸汽、導熱油、氣體、水。

【電動一體式高溫球閥主要零部件材料】

序號

零部件名稱

材料

1

閥體

球墨鑄鐵、碳素鋼、鑄不銹鋼

2

密封圈

(M/F)高強度耐磨碳結石墨≤300℃(PPN)對蒞聚苯、溫度≤350℃

3

球

不銹鋼

4

填料

聚四氟乙烯

5

填料壓蓋

QT450－10球墨鑄鐵

6

閥桿

碳素鋼、鉻不銹鋼

7

手柄

碳鋼

【電動一體式高溫球閥性能參數】

型號

公稱壓力
(MPa)

強度試驗壓力
(MPa)

密封試驗壓
(MPa)

適用溫度
(℃)

適用介質

QJ941M/F-16C

1.6

2.4

1.8

-28～+300(M/F)

導熱油、水、蒸汽、氣體、油品等非腐蝕性介質

QJ941M/F-25C

2.5

3.8

2.8

-28～+300(PPN)

【電動一體式高溫球閥參數和指標】

公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4
流量特性 近似等百分比（參見典型曲線圖）、直線性、快開特性
閥板轉角（度） 0°～90°
允許泄漏量等級 軟密封：零泄露 硬密封：≤10--5額定流量系數
執行器型號 HL、3810R、PSQ HQ或QB型
作用形式 開關型、智能調節型、（隔爆型）
電源電壓 AC220V 50Hz或AC380V 50Hz
調節型 輸入信號 0～10mA、4～10mA 、1-5VDC
輸入信號 0～10mA、4～10mA 、1-5VDC
基本誤差 ≤±1.5%
回差 ≤1.5%
死區 ≤0.3%
可調節比 250:1 300:1
開關型 電源電壓 AC220V/AC380V/AC110V
反饋信號 有源觸點信號、無源觸點信號（可選）

允許壓差(MPa)

公稱通徑 25 32 40 50 65 80 100 125 150 200 250 300
供氣0.5MPa 5.9 5.4 4.8 4.5 4.3 3.6 2.8 2.0 1.4 1.3 1.1 0.8

【電動一體式高溫球閥結構圖】

【電動一體式高溫球閥主要連接尺寸】

型號

規格

尺寸

L

D

D1

D2

z-φd

H

b

QJ941M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

訂貨須知：
一、①電動一體式高溫球閥產品名稱與型號②電動一體式高溫球閥口徑③電動一體式高溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門電動一體式高溫球閥型號，請按電動一體式高溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
